Kapasitor adalah sebagai Komponen Penting dalam Rangkaian Elektronik


Memahami Pengertian dan Fungsi Kapasitor. Kapasitor adalah merupakan komponen yang sangat sering Akan Anda temukan dalam sebuah Rangkaian elektronik.


Fungsi Kapasitor sangat penting diantaranya, menyimpan arus, sebagai Kopel Atau penghubung dalam sebuah rangkaian, meratakan arus, dan sebagai Filter.


Seperti Juga Resistor yang Memiliki Satuan, kapasitor juga memiliki satuan yang dinyatakan dengan Farad.


Farad berasal dari Nama Penemunya Michael Faraday


Macam-macam kapasitor


Seperti Juga resistor kpasitor juga Memiliki beberapa Jenis, ada kapasitor yang memiliki polaritas  dan Ada juga kapasitor yang tidak memiliki polaritas.


Baca Juga:  Resistor adalah komponen yang sangat penting dalam rangkaian elektronik



Untuk jenis kpasitor tetap ini memiliki poaritas atau kapasitor berkutub + (Positif) dan – (Negatif) jadi dalam pemasangannya tidak boleh terbalik.


Sebab bisa Mengakibatkan komponen tersebut Meletus. Adapun yang termasuk Kondensator ini adalah Kapasitor elektrolit atau yang Biasa kita Kenal dengan sebuatan elco   dan Kapasitor Tantalum.


Untuk kualitasnya kapasitor Tantalum tentu Lebih Unggul dibanding dengan Kapasitor elco.


Cara Menentukan Nilai Kondensator


Ada beberapa Cara Untuk Melihat atau Mengetahui Nilai dari Kondensator Tersebut diantaranya:


1. Dengan Melihat Nilai yang terdapat di Badan Kndensator, misalnya dalam hal ini, elco yang tertulis 47µf 50V Artinya Nilai Resistor tersebut 47µf dan tegangan Kerjanya ialah 50V


2. Menetukan Nilai Kondensator dengan Melihat Gelang Warna yang terdapat di Badan Komponen tersebut.


Untuk Kndensator jenis ini cara Menghitung Nilainya sama dengan cara Menghitung Nilai Resistor yang sudah Dijelaskan dalam Bab sebelumnya


3. Menetukan nilai kondensator dengan melihat angka yang terdapat di Badan Kondensator tersebut.


Misalnya Kondensator yang dibodynya tertera Angka 102 berarti Nilai dari Kondensator ini adalah 100Pf.


Ada juga. Untuk lebih Memudahkan Anda Menetukan Nilainya Anda bisa Lihat dalam Tabel sebagai berikut:


Tabel perhitungan nilai kondensator

Nilai Yang Terdapat Dalam Kondensator seperti dalam tabel di atas:

101    100Pf

102    1000pF Atau 1Nano farad

103    10000pF Atau 10 Nano Farad

104    100000pF Atau 100 Nano Farad

105    1000000pF Atau 1µF


Macam-macam kondensator Menurut Bahan Pembuatannya


Berbagai Jenis Resistor yang terdapat dalam suatu Rangkaian elektronik adalah sebagai berikut:

1.    Kapasitor Elektrolit Atau Elco

2.    Kapasitor Tantalum

3.    Kapasitor Milar

4.    Kapasitor Kertas

5.    Kapasitor Trimer

6.    Kapasitor Polypro

7.    Kapasitor Variable


1)   Kapasitor Elektrolit (Elco)


Jenis Kondensator Yang Memiliki Polaritas + (Positif) dan – (Negatif). Jadi, Pemasangannya dalam suatu Rangkaian elektronik tidak Boleh di Bolak-Balik.



2)  Kondensator Tantalum


Merupakan Jenis Kondensator yang Hampir sama dengan Elko, memiliki polaritas.


Perbedaannya Hanya dari Kualitas dimana, Kondensator ini lebih baik Kualitasnya disbanding Elco.


Baca Juga: Pengertian Dioda yang sangat penting untuk Anda ketahui



Hanya Nilai yang terdapat dalam Kondensator ini Lebih Kecil dibanding Elco.


3)  Kapasitor Milar

Merupakan Jenis Kondensator yang tidak Memiliki Polaritas sehingga pemasangannya boleh di bolak-balik dalam suatu rangkaian elektronik.


Untuk Mengetahui Nilainnya Bisa dilihat di Badan Komponen tersebut. Biasanya berupa Kode Angka.


4)  Kondensator Kertas


Kondensator ini isolatornya terbuat dari Kertas dan tidak Memiliki Polaritas seperti Elco dan Tantalum.

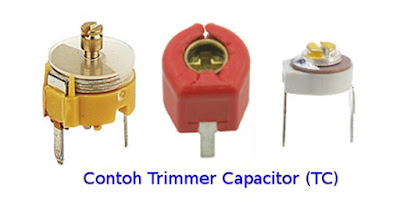

5)  Kondensator Trimer

Merupakan Jenis Kondensator yang Nilainya dapat di Ubah sesuai dengan Kebutuhan dengan cara disetel menggunakan Obeng kecil atau Benda yang sejenis.


6)  Kondensator Polyprop


Kondensator ini tidak Memiliki Polaritas. Betuknya Kotak persegi empat.


Kapasitor Kipas angin menggunakan ini  sedangkan Nilainya, bisa Anda lihat Langsung di Badan Komponen tersebut.


7)  Kapasitor Variable


Seperti juga Kondensator Trimer Kondensator Ini juga Nilainya dapat diubah sesuai dengan Kebutuhan. Kondensator seperti ini Bisa Anda jumpa di Radio generasi sekarang.


Dikesempatan berikutnya penulis In Syaa Allah akan menyajikan materi khusus terkait cara mengukur komponen.


Apabila ada pertanyaan ataupun pendapat yang berbeda terkait isi dari postingan ini, Anda bisa tuliskan dalam kolom komentar di bwah ini.


Cukup sampai disini materi yang terkait  Kapasitor adalah sebagai Komponen Penting dalam Rangkaian Elektronik. Semoga bermanfaat untuk Anda semua.
